手動翻籠
|
翻籠--南充成發礦機制造有限公司精心制造
1T礦車翻車機,手動翻車機,手動翻籠,翻籠安裝圖紙

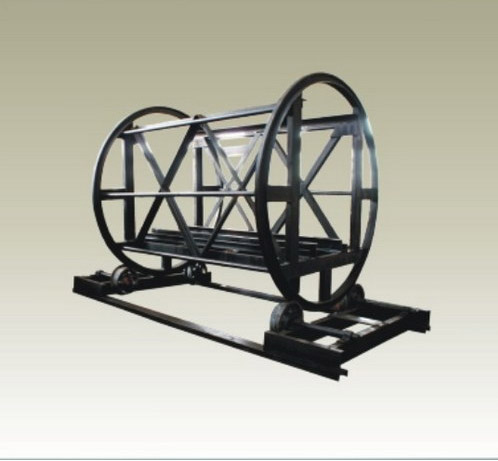

手動翻車機使用范圍：適用于固定車廂式窄軌礦車（長2000mm寬880mm高1150mm,軌距600mm）具有翻車卸料,翻砂、翻煤等用途。手動翻籠結構特征：該翻車機由滾圈、軌道拉桿、加強角鋼、底盤、輪子等給成,礦車進入翻車機內,滾圈在輪子上靈活翻轉。手動翻車機按輕車出車方式可分為：直通式和后退式兩種。 手動翻籠是人力驅動圓形滾筒旋轉的缷載設備,適用煤礦井下1t固定式礦車缷載,其結構簡單,體積小,重量輕,緊湊,缷載能力大,使用靈活,工人的勞動強度不大,安全可靠,適用于小型以下的礦井,地面洗選廠,矸磚廠。 手動翻籠結構主要由端盤、托梁、拉桿、立柱、擋車梁、托輪、拉筋幾部分組成。
手動翻車機技術參數序號 名 稱 單位 特 征1 生產能力 噸/時 100～200t2 礦車型式 一噸標準礦車3 礦車軌距 mm 6004 輪廓尺寸（長×寬×高） mm 2740×2100×22005 滾籠尺寸（直徑×長度） mm 2000×22006 傳動部分：滾輪直徑 mm 3007 操縱方法 手動8 旋轉方向 左向、右向
手動翻車機自重：800 Kg
|
|
|
|
